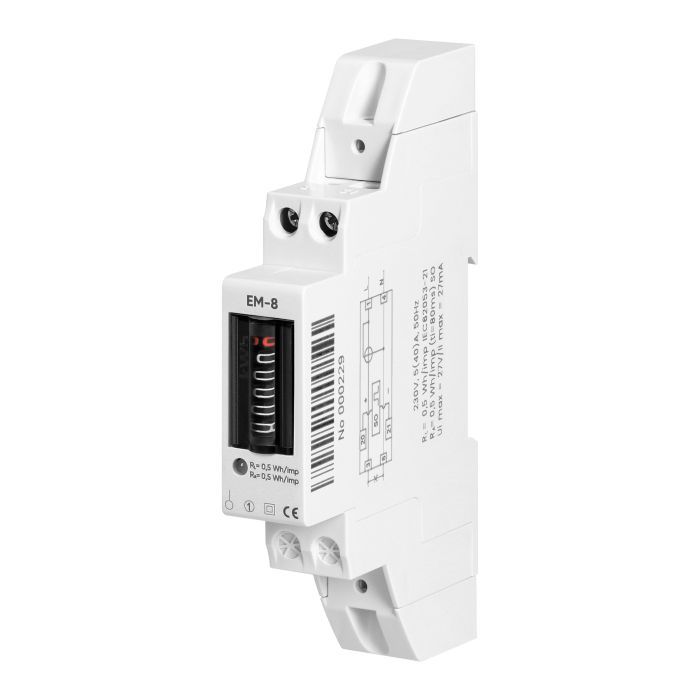

1-fazni analogni števec energije 40A 1 modul DIN 35

1-fazni analogni energijski indikator 40A, DIN montaža

1-fazni analogni energijski indikator je natančna merilna naprava, zasnovana za spremljanje in beleženje porabe aktivne energije v enofaznih tokokrogih. Zaradi kompaktnih dimenzij, robustne izdelave in možnosti montaže na 35 mm DIN tirnico, je odlična izbira za gospodinjsko, poslovno ali industrijsko uporabo, kjer je potreben zanesljiv in jasen vpogled v porabo električne energije.

Naprava je skladna z mednarodnim standardom IEC 62053-21, kar potrjuje kakovost in zanesljivost meritev.

Ključne značilnosti

• Enofazni števec za tokokroge do 40 A

• LCD zaslon (5+1) za pregledno prikazovanje porabe

• LED indikator utripa sorazmerno s trenutno porabo energije

• Impulzni izhod S0 za povezavo z drugimi sistemi spremljanja porabe

• Kompaktne dimenzije (18 × 59 × 116 mm) – zavzame le en modul na DIN letev

• Visoka zaščita IP51 – odpornost proti prahu in vlagi

• Energetska učinkovitost z nizko lastno porabo (2 W / 10 VA)

• Širok temperaturni razpon delovanja (–25 °C do +55 °C)

Kako deluje?

Merilnik deluje na principu neposrednega merjenja porabe v enofaznem električnem sistemu. Tok in napetost, ki tečeta skozi vezje, ustvarjata impulze, sorazmerne porabljeni električni energiji.

• Utripajoča LED dioda prikazuje trenutne impulze.

• Število impulzov se nato pretvori v enoto kWh, ki se prikazuje na LCD zaslonu.

• Za naprednejše spremljanje je naprava opremljena tudi z električnim impulznim izhodom S0, ki omogoča povezavo s sistemi za beleženje ali daljinsko spremljanje porabe.

Tehnične specifikacije

• Vrsta merilnika: Elektromehanski, 1-fazni

• Nazivna napetost: 230 V AC (Un N-L in L-L)

• Nazivni tok: do 40 A (osnovni tok 5 A)

• Frekvenca: 50–60 Hz

• Poraba naprave: 2 W / 10 VA

• Razred natančnosti: B

• Tip tarife: Enotarifni

• Izhod impulzov: električni, tip S0

• Pulzna frekvenca: 2000 imp/kWh

• Prikazovalnik: LCD 5+1 števk

• Stopnja zaščite: IP51

• Dimenzije: 18 mm (širina), 63 mm (globina), 116 mm (višina)

• Montaža: DIN letev 35 mm, širina 1 modul

• Temperatura delovanja: –25 °C do +55 °C

• Temperatura shranjevanja: –30 °C do +70 °C

• Vlažnost: delovanje ≤75 %, skladiščenje ≤95 %

• Standard: IEC 62053-21

Uporaba

Ta indikator je namenjen za:

• Gospodinjstva in stanovanjske enote – spremljanje posameznih tokokrogov ali naprav.

• Najemne nepremičnine – zaračunavanje elektrike po dejanski porabi.

• Pisarne in delavnice – kontrola stroškov električne energije.

• Industrijske aplikacije – nadzor določenih strojev ali naprav.

1-fazni analogni energijski indikator združuje natančnost, kompaktnost in vzdržljivost v eni napravi. Zasnovan je za dolgo življenjsko dobo, enostavno montažo in pregledno spremljanje porabe energije. Zahvaljujoč standardizirani DIN montaži in električnemu impulznemu izhodu je primeren tako za osnovno rabo kot za vključitev v naprednejše nadzorne sisteme.
