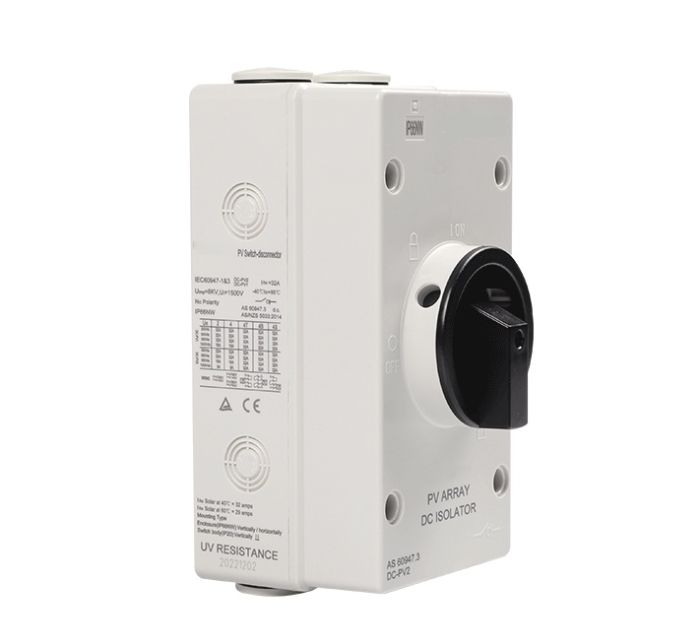

DC ločilno stikalo 2P 32A 1500V za sončne elektrarne in fotovoltaiko

DC ločilno stikalo 2P 32A 1500V je namenjeno uporabi v sončnih elektrarnah, fotovoltaičnih sistemih in drugih DC instalacijah, kjer je potreben zanesljiv ročni odklop enosmernega električnega tokokroga. Gre za 2-polno izvedbo za en PV string, ki omogoča varno ločevanje dela fotovoltaičnega sistema pri montaži, servisiranju ali vzdrževanju.

DC stikalo za sončno elektrarno

Solarni oziroma fotovoltaični paneli proizvajajo enosmerno električno napetost, zato je pri PV sistemih pomembna uporaba opreme, ki je posebej zasnovana za DC tokokroge.

DC ločilno stikalo omogoča ročno prekinitev električne povezave in s tem ločitev posameznega dela fotovoltaičnega sistema. Takšna stikala se uporabljajo pri povezavi PV panelov, solarnih stringov, zaščitne opreme in inverterja oziroma razsmernika.

Nazivni tok 32 A in nazivno napetost do 1500 V DC, zaradi česar je primeren tudi za sodobnejše fotovoltaične sisteme z višjimi DC napetostmi.

2-polna izvedba za en PV string

Stikalo je izvedeno kot 2P oziroma 2-polno DC ločilno stikalo. Proizvajalec ga opisuje kot izvedbo za en string, zato je primerno za odklop ene fotovoltaične veje.

Pri izbiri PV ločilnega stikala je treba vedno preveriti napetost, tok in konfiguracijo konkretne sončne elektrarne. Stikalo mora ustrezati maksimalni DC napetosti in toku sistema ter načinu povezave solarnih panelov.

Nazivna napetost 1500 V DC in tok 32 A

Ena glavnih prednosti tega modela je podpora do 1500 V DC, kar omogoča uporabo v zahtevnejših fotovoltaičnih instalacijah. Nazivni tok znaša 32 A.

Zaradi teh karakteristik je stikalo zanimivo tako za manjše sončne elektrarne kot tudi za večje komercialne in industrijske PV sisteme, seveda pod pogojem, da njegove karakteristike ustrezajo izračunu in zasnovi sistema.

Visoka stopnja zaščite ohišja

V tehničnih podatkih proizvajalec za model 98SOL2P32S/DC navaja IP65 zaščito. Takšna stopnja zaščite je pomembna predvsem pri opremi, ki se uporablja v okoljih, kjer je lahko izpostavljena prahu in vlagi.

To omogoča več možnosti namestitve stikala v okviru sončne elektrarne, vendar je treba pri zunanji montaži vedno upoštevati tudi priporočila proizvajalca in način izvedbe kabelskih priključkov.

Delovanje tudi pri zahtevnejših temperaturah

Temperaturno območje delovanja od –40 °C do +70 °C. Zaradi širokega temperaturnega območja je stikalo primerno za uporabo v različnih okoljskih razmerah.

Zunanje mere stikala so 98 × 225 × 110 mm, kar je pomemben podatek pri načrtovanju mesta montaže in razpoložljivega prostora.

Kje se uporablja?

DC ločilno stikalo je primerno predvsem za:

sončne elektrarne, fotovoltaične sisteme, PV stringe, solarne panele, DC instalacije, povezave med PV paneli in inverterjem ter drugo fotovoltaično zaščitno opremo.

Njegova glavna naloga je omogočiti jasno in varno ločevanje DC dela sistema, ko je potrebno izvajati servis, vzdrževanje, pregled ali druge posege.

Pomembno pri izbiri

Pri izbiri DC stikala za sončno elektrarno ni dovolj upoštevati samo nazivnega toka. Preveriti je treba tudi maksimalno napetost PV stringa, način povezave panelov, število stringov, tokovne obremenitve in ostale zahteve sistema.

Izbiro in priklop ustreznega PV ločilnega stikala naj izvede strokovno usposobljena oseba oziroma električar, ki pozna zasnovo konkretne fotovoltaične instalacije.

V ponudbi SuperStrela najdete DC ločilna stikala in drugo opremo za fotovoltaiko, kot so solarni kabli, PV priključki, konektorji, zaščitna oprema in drugi elementi za sončne elektrarne.

Tehnični podatki
