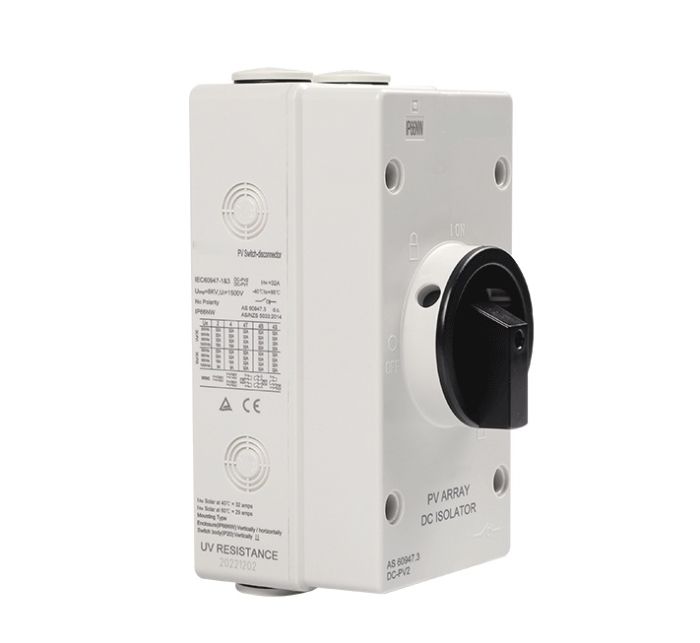

DC ločilno stikalo za sončno elektrarno 4P 32A 1500V IP65
DC ločilno stikalo 4P 32A 1500V IP65 je namenjeno varnemu izklopu in ločevanju enosmernega DC tokokroga v fotovoltaičnih oziroma sončnih elektrarnah. Stikalo se namesti med solarne oziroma PV panele in razsmernik ter omogoča hitro izolacijo fotovoltaičnega polja pri montaži, vzdrževanju ali servisiranju sistema. Izvedba s 4 poli, nazivnim tokom 32 A in napetostjo do 1500 V DC je primerna za različne PV in solarne sisteme.
Ohišje z zaščito IP65 omogoča uporabo tudi v zahtevnejših zunanjih pogojih, dodatno zaščito pa zagotavljajo UV odporen in ognjevaren material ter možnost zaklepanja stikala v položaju OFF. Stikalo omogoča vertikalno ali horizontalno montažo, kar olajša namestitev v različne fotovoltaične sisteme. Primerno je za sončne elektrarne, PV instalacije, solarne panele in druge DC sisteme, kjer je potreben zanesljiv ročni odklop električnega tokokroga.
| Šifra | 24406 |
|---|---|
| Električni tok ( A ) | 32A |
| Vodotesna zaščita | IP65 |
| Dimenzija | G:98, V:225, Š:110 |
| Barva ohišja | Bela |
| Garancija | Garancijski rok za izdelek je 36 mesecev. |
DC ločilno stikalo za fotovoltaiko 4P 32A 1500V IP66 ELMARK
DC ločilno stikalo EL-DC4P 4P 32A 1500V IP65 je namenjeno uporabi v fotovoltaičnih oziroma sončnih elektrarnah, kjer omogoča varen in enostaven izklop enosmernega DC dela sistema. Namešča se med PV solarne panele in razsmernik, njegova glavna naloga pa je izolacija fotovoltaičnega polja pri montaži, servisiranju, vzdrževanju ali drugih posegih na električni instalaciji.
DC ločilno stikalo za sončne elektrarne
Pri fotovoltaičnem sistemu solarni paneli proizvajajo enosmerno napetost, zato je pomembno, da je med paneli in inverterjem oziroma razsmernikom nameščena ustrezna oprema za varen izklop DC tokokroga. PV DC ločilno stikalo omogoča fizično prekinitev povezave med fotovoltaičnim poljem in razsmernikom ter tako olajša servisiranje in vzdrževanje sistema.
Model ELMARK ima 4-polno izvedbo 4P, nazivni tok 32 A ter nazivno napetost do 1500 V DC. Nazivna izolacijska napetost Ui znaša 1200 V, zato je stikalo zasnovano za uporabo v zahtevnejših enosmernih PV sistemih.
Zaščita IP66 za zunanjo uporabo
Ena od pomembnejših lastnosti stikala je zaščita IP65. Visoka stopnja zaščite ohišja omogoča namestitev v okoljih, kjer je električna oprema izpostavljena prahu, vlagi in vremenskim vplivom.
Ohišje je izdelano iz materiala, odpornega proti UV-sevanju, zato je stikalo primerno tudi za uporabo v fotovoltaičnih sistemih, nameščenih na prostem. Proizvajalec navaja tudi uporabo ognjevarnega materiala, kar dodatno prispeva k varnosti električne instalacije.
Enostavna montaža in uporaba
DC stikalo omogoča vertikalno ali horizontalno namestitev, zato se lahko prilagodi različnim izvedbam sončnih elektrarn, razdelilnih omaric in PV instalacij.
Velik vrtljivi ročaj omogoča jasen preklop med položajema ON in OFF. V izklopljenem položaju je stikalo mogoče tudi zakleniti, kar je posebej uporabno pri vzdrževalnih in servisnih delih, saj preprečuje nenameren ponovni vklop sistema.
Dolga mehanska življenjska doba
Proizvajalec navaja mehansko življenjsko dobo do 10.000 ciklov, kar omogoča dolgotrajno uporabo v fotovoltaičnih sistemih. Stikalo deluje v temperaturnem območju od –25 °C do +70 °C, skladiščenje pa je dovoljeno v območju od –40 °C do +70 °C.
Tehnične lastnosti
Nazivna napetost: 1500 V DC
Nazivni tok: 32 A
Število polov: 4P
Nazivna izolacijska napetost Ui: 1500 V
Nazivni termični tok Ith: 32 A
Zaščita: IP65
Mehanska življenjska doba: 10.000 ciklov
Delovna temperatura: –25 °C do +70 °C
Temperatura skladiščenja: –40 °C do +70 °C
Barva ročaja: bela
Montaža: vertikalna ali horizontalna
UV odpornost: da
Ognjevaren material: da
Zaklepanje v položaju OFF: da
Kje se uporablja DC ločilno stikalo?
Stikalo je primerno predvsem za sončne elektrarne, fotovoltaične sisteme, PV panele, solarne instalacije, DC razdelilne sisteme in povezave med solarnimi paneli ter inverterjem.
Pri načrtovanju sončne elektrarne je pravilna izbira zaščitnih in stikalnih elementov zelo pomembna. Poleg PV panelov, inverterja, solarnih kablov in MC4 konektorjev je kakovostno DC ločilno stikalo eden od pomembnih elementov za varen odklop posameznega dela sistema.
ELMARK 4P 32A 1000V IP66 predstavlja praktično rešitev za uporabnike, monterje in izvajalce, ki potrebujejo robustno DC stikalo za fotovoltaiko in sončne elektrarne.
