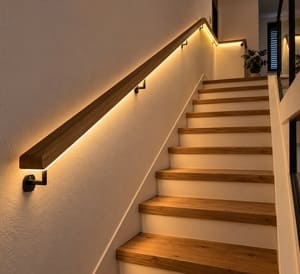

Primer LED osvetlitve stopniščnega ročaja 5 m
Želite LED osvetlitev stopniščnega ročaja ali ograje, ki jo lahko upravljate spodaj in zgoraj na stopnišču, hkrati pa želite možnost zatemnitve, daljinskega upravljanja in upravljanja preko telefona?
Za primer stopniščnega ročaja dolžine približno 5 metrov lahko uporabite naslednjo kombinacijo LED traku, napajalnika in MiBoxer krmilnih komponent.
1. LED trak – 5 m
LED trak PREMIUM COB 24V 11W/m, toplo bela, 480 LED/m, IP20, CRI90 – šifra 24149
COB LED trak je zaradi enakomerne svetlobne linije zelo primeren za vgradnjo v stopniščne ročaje, ograje in aluminijaste LED profile. Toplo bela svetloba ustvari prijetno ambientalno osvetlitev, visok CRI pa poskrbi za naraven prikaz barv.
Pri dolžini 5 m je skupna nazivna moč LED traku približno 55 W.
2. Napajalnik 24 V
GLP napajalnik DC24V / 100W / 4,2A / IP67 – šifra 5206
Napajalnik pretvori omrežno napetost 230 V na 24 V DC, ki jo potrebuje LED trak. Moč 100 W zagotavlja dovolj rezerve za 5 m LED traku z nazivno porabo 11 W/m.
3. Zatemnjevanje in glavno krmiljenje
MiBoxer PR5 / 5 v 1 LED krmilnik 2.4GHz 12–48V DC – šifra 24241
PR5 se namesti med 24 V napajalnik in LED trak. Pri tej izvedbi omogoča vklop, izklop in zatemnjevanje enobarvnega toplo belega LED traku.
PR5 je hkrati osrednji sprejemnik MiBoxer/Mi-Light 2.4 GHz sistema, zato lahko isti LED trak upravljate z različnimi brezžičnimi stikali in daljinskimi upravljalniki.
Osnovna povezava:
230 V → 24 V napajalnik → MiBoxer PR5 → COB LED trak
4. Brezžično stikalo spodaj in zgoraj na stopnišču
Mi-Light K1 2.4G baterijski brezžični krmilnik/zatemnilnik – šifra 20708
Za zelo praktično upravljanje lahko namestite eno stikalo K1 spodaj in drugo K1 zgoraj na stopnišču.
Obe brezžični stikali povežete z istim krmilnikom PR5. Tako lahko LED osvetlitev upravljate z obeh koncev stopnišča.
Prednost takšne rešitve je, da med stikaloma in krmilnikom ni potrebno vleči dodatnih krmilnih kablov. Stikali sta baterijski in s PR5 komunicirata brezžično preko Mi-Light/MiBoxer 2.4 GHz sistema.
Z njima lahko LED trak vklopite, izklopite in zatemnjujete.
5. Daljinski upravljalnik ( kot dodatek - po potrebi )
MiBoxer C1 2.4G RF daljinski upravljalnik – šifra 22805
Če želite LED osvetlitev upravljati tudi z ročnim daljincem, lahko istemu krmilniku PR5 dodate daljinski upravljalnik C1.
Tako lahko svetlobo udobno vklapljate, izklapljate in zatemnjujete tudi brez uporabe stenskega stikala ali telefona.
6. Upravljanje preko telefona ( kot dodatek - po potrebi )
MiBoxer WL-Box2 Wi-Fi Bridge / prehod za Mi-Light RF sistem – šifra 20114
Če želite sistem upravljati tudi preko pametnega telefona, dodate Wi-Fi prehod WL-Box2.
WL-Box2 poveže MiBoxer/Mi-Light 2.4 GHz RF sistem z Wi-Fi omrežjem. Tako lahko združljivo LED osvetlitev upravljate preko aplikacije in uporabljate dodatne pametne funkcije.
Kako lahko torej upravljate LED trak?
Pri takšni izvedbi imate na voljo več možnosti:
K1 spodaj na stopnišču → vklop/izklop in zatemnjevanje
K1 zgoraj na stopnišču → vklop/izklop in zatemnjevanje
MiBoxer C1 → brezžično daljinsko upravljanje
WL-Box2 + telefon → pametno upravljanje preko aplikacije
Vse možnosti upravljajo isti krmilnik MiBoxer PR5, zato lahko izberete samo tiste komponente, ki jih dejansko potrebujete.
Primer kompleta za 5 m stopniščnega ročaja
Osnovni komplet:
5 m COB LED traku 24 V + 100 W napajalnik + MiBoxer PR5.
Upravljanje z dveh mest:
osnovnemu kompletu dodate 2 × Mi-Light K1, enega na spodnji in enega na zgornji del stopnišča.
Daljinsko upravljanje:
dodate MiBoxer C1.
Upravljanje s telefonom:
dodate MiBoxer WL-Box2.
Ni potrebno uporabiti vseh dodatkov. Sistem lahko sestavite glede na želene načine upravljanja in ga pozneje po potrebi tudi nadgradite.
Elegantna LED osvetlitev stopnišča
Takšna rešitev je primerna za LED osvetlitev stopnic, stopniščnih ročajev, ograj, hodnikov in drugih notranjih arhitekturnih elementov. COB LED trak zaradi velikega števila svetlobnih točk zagotavlja lepo in enakomerno svetlobno linijo, zatemnjevanje pa omogoča, da svetilnost prilagodite prostoru in času uporabe.
Za najboljši končni videz priporočamo namestitev LED traku v ustrezen aluminijast LED profil z mlečnim pokrovom, ki dodatno zaščiti LED trak in poskrbi za profesionalen videz osvetlitve.
